（燃氣導熱油鍋爐本體對流段外盤管與輻射段內盤管串聯聯結結構優勢）
燃氣導熱油鍋爐熱油循環供熱系統由：燃氣導熱油鍋爐本體、循環泵、系統管道、閥門及高低位槽等組成，其中燃氣導熱油鍋爐本體是熱油循環供熱系統***關鍵的核心設備，該核心設備的好壞直接關系到直接用戶的燃料耗量及鍋爐的使用壽命。為此，我公司向直接用戶介紹我公司***新開發設計的超低氮型燃氣導熱油鍋爐爐本體優勢。
我公司***新開發設計生產制造的第三代新型超低氮燃氣導熱油鍋爐的爐體盤管結構與德國進口燃氣導熱油鍋爐結構一樣，爐體對流段外盤管與輻射段內盤管串聯型聯結結構。
其優勢有：
優勢1：***新開發設計的超低氮燃氣導熱油鍋爐，盤管內的熱油循環永遠不會結焦，而且節省天燃氣燃料，鍋爐壽命在正常維護的情況下，可達15-20年之久沒有問題。
首先了解一下超低氮燃燒器的火焰在爐膛的輻射段前部的變化，超低氮燃燒器的火焰是將火焰分成數個小火焰，增大散熱面，分級配風，分級燃燒，爐內煙氣再循環燃燒，降低NOx的生成和排放。由此可知：超低氮燃燒器的火焰直徑要比非超低氮燃燒器的火焰直徑大，而且整個火焰在爐膛輻射段的前部變化，就決定著爐膛輻射段的前部溫度***高，在輻射段后部及對流段前部，對流段后部，盤管內的熱油受熱溫度依次越來越變小，這就決定了燃氣導熱油鍋爐本體對流段外盤管內的熱油循環溫度與輻射段內盤管內的熱油循環溫度的溫差之大。

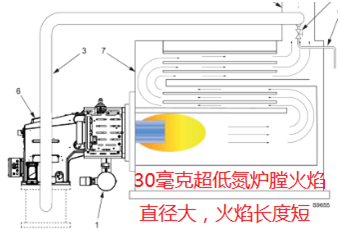

30毫克超低氮熱風型燃氣燃燒器火焰如圖 非超低氮熱風型燃氣燃燒器火焰如圖
由上圖可看出：同功率的熱風型燃氣導熱油鍋爐，對30毫克超低氮爐膛尺寸與非超低氮爐膛尺寸是不一樣的，為此對30毫克超低氮爐膛尺寸要調整到超低氮燃氣燃燒器要求的爐膛尺寸。
對燃氣導熱油鍋爐內的對流段外盤管與輻射段內盤管的聯結也要作調整，由原來的并聯連接必須改成串聯連接。
如果燃氣導熱油鍋爐對流段外盤管與輻射段內盤管并聯聯結結構爐型，熱油循環分兩路方向循環流進，一路通過對流段外盤管，另一路通過輻射段內盤管，對流段外盤管與輻射段內盤管的溫差相差30-40度，***后熱油匯合后成一個平均溫度向用熱設備供熱，如果用熱設備需要的溫度在300度的要求，那么，輻射段內盤管前段***高溫度段的熱油超過熱載體導熱油的***高允許溫度，導致輻射段內盤管前段部分結焦，導致浪費燃料，導致鍋爐報廢，后果不堪設想。
為此我公司***新開發設計制造的燃氣導熱油鍋爐爐體對流段外盤管與輻射段內盤管改為串聯型聯結結構，完全滿足了環保要求的超低氮燃氣導熱油鍋爐的要求。
由于我公司***新燃氣導熱油鍋爐爐體對流段外盤管與輻射段內盤管串聯型聯結結構，熱載體導熱油在串聯型盤管中熱油循環，低溫進，流程長，流程是并聯型爐管的二倍，流量小，節省用電，高溫出，溫差大，爐體排煙溫度低，充分吸收對流熱，燃燒輻射熱，沒有熱能浪費，爐體出油溫度就是用熱設備的***高溫度，實際爐體排煙溫度就是用熱設備的用熱溫度+20度左右。
由此可見，我公司***新設計制造的燃氣導熱油鍋爐爐體，對流段外盤管與輻射段內盤管串聯型聯結結構，熱載體導熱油在串聯型盤管中熱油循環永遠不會結焦，為此，本公司***新開發設計制造的燃氣導熱油鍋爐壽命長，而且節省天燃氣燃料。
而國內被淘汰的燃氣導熱油鍋爐對流段外盤管與輻射段內盤管并聯型聯結結構的爐型，燃氣導熱油鍋爐，對流段外盤管與輻射段內盤管受熱溫度不均勻，溫差之大，熱載體導熱油在并聯型盤管中循環，流程短，實際流程只有串聯型爐管的二分之一，流量大，浪費電能，溫差小，爐體排煙溫度高，浪費熱能，爐體出油溫度是對流段外盤管與輻射段內盤管出油溫度的平均溫度，導熱油在爐管中熱油熱循環，輻射段內盤管前段熱油熱循環段會超溫，導至局部導熱油過熱結焦，致命缺點是：縮短鍋爐壽命，縮短導熱油的使用壽命，浪費燃料，為此新鍋規61頁（4）規定：并聯爐管數大于或等于5根的液相鍋爐，任一根爐管出口有機熱載體溫度超過設定限值時，必須停爐保護鍋爐！
跟據公式：輸出熱量Q=比熱C×質量m×溫差△t，溫差越大，爐體排煙溫度就越低，燃氣導熱油鍋爐輸出熱功率就越大。在同樣的燃燒功率，同樣的流量的情況下比較，內外盤管串聯型燃氣導熱油爐要比內外盤管并聯型燃氣導熱油鍋爐輸出熱功率大，特別是大功率的兩種形式的燃氣導熱油鍋爐比較，節省天燃氣燃料更顯著，節省使用成本更大，而且爐體排煙溫度更低，爐體永不結焦，鍋爐壽命正常使用維修保養長達15-20年之久。
優勢2. 鍋爐有快開的爐門，適合鍋爐檢驗部門及使用單位
一年一度的年檢和維護。
優勢3:我公司***新開發設計生產制造的第三代新型超低氮燃氣導熱油鍋爐符合當的環保變化要求，爐膛直徑之大，完全滿足超低氮30毫克的排放要求。
結論有三：
①***新開發設計的超低氮燃氣導熱油鍋爐，盤管內的熱油循環永遠不會結焦，而且節省天燃氣燃料，鍋爐壽命在正常維護的情況下，可達15-20年之久沒有問題。
②鍋爐有快開的爐門，適合鍋爐檢驗部門及使用單位 一年一度的年檢和維護。
③本公司***新開發設計生產制造的第三代新型超低氮燃氣導熱油鍋爐符合當的環保變化要求，爐膛直徑之大，完全滿足超低氮30毫克的排放要求。
本公司***新開發設計制造的第三代新型超低氮燃氣導熱油鍋爐，爐體盤管結構與德國進口燃氣導熱油鍋爐結構一樣，對流段外盤管與輻射段內盤管串聯型聯結結構。
投放市場的直接用戶
返回信息：600萬大卡超低氮燃氣導熱油鍋爐出油溫度是220℃,而爐體排放排煙溫度是203度，超低氮鍋爐已運行半年，鍋爐運行情況良好，排放符合當地環保要求，深受用戶青睞。
俗話說的好：不怕不識貨，只怕貨比貨，望客戶思量。
聯系人：燃氣導熱油鍋爐熱能專家芮經理：0519-82052399
