作者：常州市上能鍋爐有限公司芮亞平，咨詢電話：13815029577

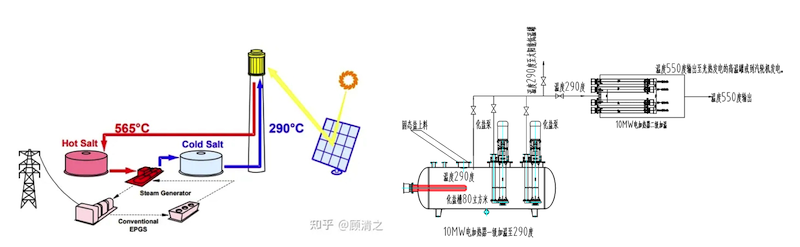

電加熱器它主要是一種將電能轉換為熱能的一種國際流行的高品質長壽命電加熱設備，它是采用流體熱力學原理均勻地帶走電熱元件工作中所產生的巨大熱量，使被加熱介質溫度達到用戶工藝要求的一種加熱設備，電加熱器也是太陽能發電化鹽系統中的一個重要設備，取代燃?xì)馊埯}爐化鹽。

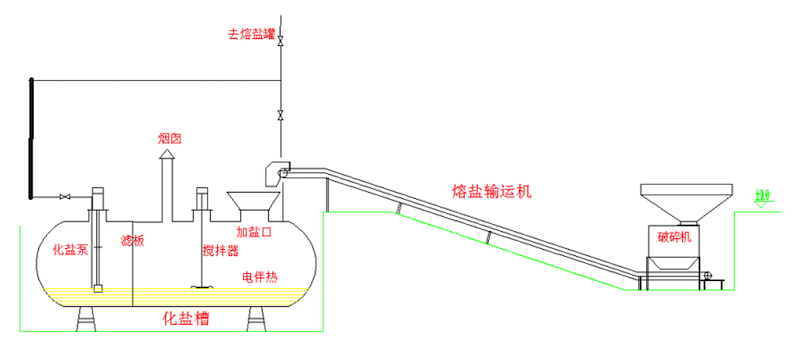

一、電加熱化鹽設備系統功能是將固態熔鹽加熱熔化并升溫至550℃，化鹽系統主要設備間要說明如下：
說明如下：
（1）電加熱器：載熱介質為熔鹽的熱載體電加熱器，用于加熱固態與液態熔鹽,溫度升至550℃輸出；
（2）化鹽槽：用于存儲高溫熔鹽的槽類容器，；
（3）化鹽泵：用于提供壓頭使熔鹽在二級電加熱器中進行循環流動的泵類設備。
（4）攪拌器：用于化鹽過程中，對化鹽槽內固液熔鹽均勻混合的器件；
（5）破碎機：用于熔鹽加料時，對板結的熔鹽物料進行破碎的設備；
（6）熔鹽輸運機：用于熔鹽加料時，對熔鹽物料進行傳輸?shù)难b置。
電加熱器鹽爐化鹽系統供貨清單
序號 | 設備名稱 | 數量 | 規格型號 | 備注 |
1 | 電加熱器 | 1 | 額定熱功率20MW；處理量：120t/h； 熔化溫度至550℃ | 包刮一次儀表，電控柜 |
2 | 化鹽罐 | 1 | 80M3熔化溫度290℃至550℃ | 含化鹽槽加鹽口漏斗、煙囪、含保溫，主體材料S347H，墊板S347H，支座采用S304，煙囪為碳鋼。 |
3 | 攪拌器 | 1 | 雙層槳葉 | 液下材質為不銹鋼304 |
4 | 高溫熔鹽泵 | 2 | 流量Q=100m3，,揚程H=60米 | 一用一備，變頻控制調節流量，溫度不低于550℃， |
5 | 皮帶運輸機 | 1 | 單臺上料能力不低于120T/H系統要求 | 含加料斗、防護罩等 |
6 | 破碎機 | 1 | 單臺上料能力不低于120T/H系統要求 | 含支撐結構和入口漏斗等 |
三、供貨設備技術說明：
3.2化鹽槽
（1）化鹽槽1臺，設計成臥式圓筒形容器，設計容積要求不小于80m3滿足每小時120噸的化鹽量；
（2）材質要求：化鹽槽內所有與熔鹽接觸材料均采用347H，承受高溫部件如墊板、化鹽槽槽體接觸部分等要求采用347H；
（3）化鹽槽設計溫度不低于565℃，要求腐蝕裕量不小于2mm；
（4）化鹽槽設置化鹽泵安裝口、攪拌器安裝口、加鹽口、熔鹽罐排凈口，循環回鹽口，排凈口，且應設置液位計、測溫及測壓等儀表接口。
（5）化鹽槽筒體和封頭所有對接焊縫要求100% X射線檢測，符合NB/T 40713.2-2015《承壓設備無損檢測》中規定的II級合格；
（6）儀表測點要求：
A 液相區域（靠近熔鹽泵側）布置帶遠傳信號的頂裝式磁翻板液位計1個，1個熔鹽溫度檢測熱電偶；
B 固液兩相區域（靠近加鹽口側）布置2個熔鹽溫度檢測熱電偶，分別檢測攪拌器附近及加鹽口附近熔鹽溫度
3.3 攪拌器
（1）與熔鹽接觸部件的材質選擇及設計計算應滿足在550℃熔鹽中長時間持續穩定運行，其強度、剛度和其他機械性能滿足要求；
（2）攪拌器含電機，電機要求：額定電壓：380V；頻率：50Hz；絕緣等級：F；防護等級：IP55；
3.4 破碎機
（1）破碎機1臺，類型為錘式破碎機，單臺破碎機生產能力要求不低于120噸/h（熔鹽堆積密度約1.092t/m3），且能保證在本規格書所述環境中每天24小時不間斷持續穩定運行。
（2）破碎機進料粒度不少于500mm，出料粒度不大于30mm。
（3）電機要求：額定電壓：380V；頻率：50Hz；絕緣等級：F；防護等級：IP55
3.5皮帶輸運機
（1）熔鹽輸運機1臺，類型為皮帶輸運機，用于輸運經破碎機破碎后的固態熔鹽（硝酸鉀和硝酸鈉，破碎后粒度不大于30mm）。
（2）要求單臺皮帶輸運機上料能力不低于120噸/h（熔鹽堆積密度約1.092t/m3），且能保證在本規格書所述環境中每天24小時不間斷持續穩定運行。
（3）單臺皮帶長度不低于15m，帶寬需滿足上料能力要求，皮帶設計防雨防塵護罩，確保不受風沙雨水影響，輸運過程中無熔鹽泄露或滑落。
（4）皮帶要求能承受溫度不低于150℃，且長期運行無破裂。
（5）電源要求：三相供電，電壓等級380V，頻率：50Hz；絕緣等級：F；防護等級：IP55。
常州市上能鍋爐有限公司生產的電加熱器，燃?xì)馊埯}爐，是太陽能發電化鹽系統中的重要設備,包刮化鹽槽，攪拌器，破碎機，皮帶輸運機。
聯系人：常州市上能鍋爐有限公司芮亞平，聯系電話13815029577
