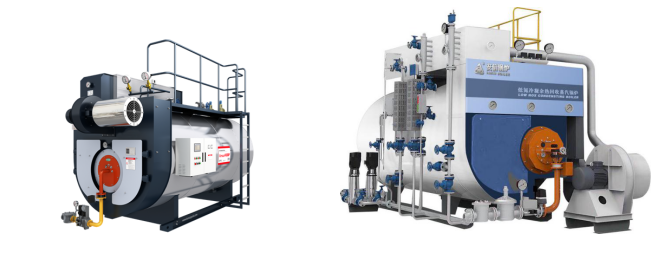

產品名稱：冷凝蒸汽鍋爐
冷凝蒸汽鍋爐產品概述：采用超越經典的四回程設計機理，是集空氣動力學、傳熱學、工程美學、燃燒學等多學科的智造產物。內置***空氣預熱器（三回程），圓弧形對開爐門，***大爐膛全混合燃燒和***螺紋煙管傳熱，精研低氮耦合，爐內獨有四級低氮燃燒技術，NOx≤20mg/Nm3。低阻環翼型（四回程）冷凝器，極限回收煙氣中的顯熱和汽化潛熱，使熱效率躍升至103%。置入高端施耐德變頻控制器和意大利Cavallo(卡瓦諾)分體式低氮燃燒器后的工作性能堪稱***，為安全保駕護航！
冷凝蒸汽鍋爐技術參數
【額定蒸發量】1t/h～25t/h
【額定工作壓力】1.0～2.5MPa
【飽和蒸汽溫度】184～224℃
【適用燃料】天然氣、液化氣
【燃燒方式】微正壓燃燒
【調節方式】變頻比例調節
【排放指標】NOx≤30mg/m3
【熱效率】≥102.3%（額定工況下）
冷凝蒸汽鍋爐適用行業
1. 適用于所有制藥、造紙、煙草、印染、制衣、食品加工、釀酒、木材加工、橋梁及道路養護、石化提煉、蔬菜加工、肉食加工、油污清洗等工業用戶；餐飲、醫院消毒、食堂蒸煮、桑拿中心、洗衣中心等商用途徑；
2. 同時可為汽-水換熱器加熱采暖系統提供熱水、為溴化鋰吸收方式制冷機提供動力。

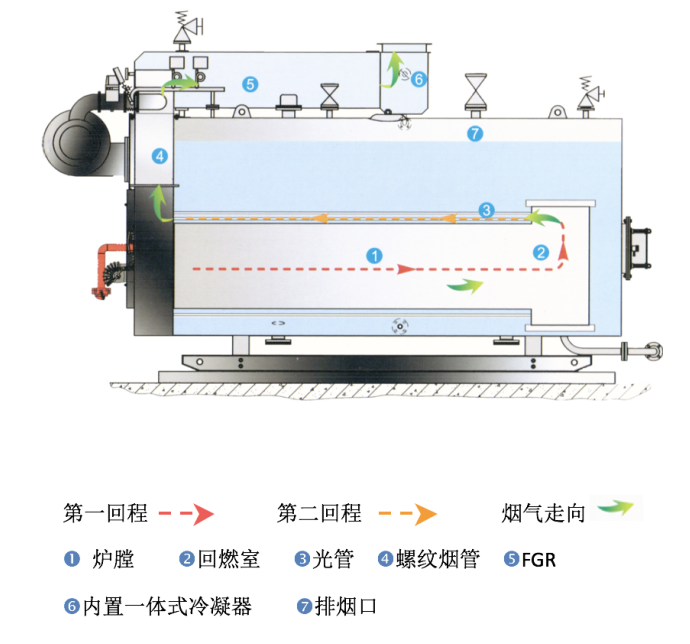

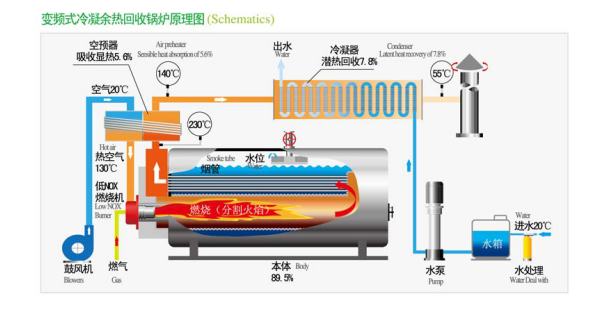

冷凝蒸汽鍋爐工作原理：
冷凝蒸汽鍋爐采用大容積全波紋爐膽，濕背式跑道型回燃室，全螺紋煙管對稱且均勻布置在爐膽兩側。Cavallo卡瓦諾變頻分體式超低氮燃燒器提供燃料燃燒，噴出的火焰在爐膽內湍流燃燒。產生的高溫?zé)煔饨?jīng)回燃室折返，進入螺紋煙管，***換熱后，由前煙箱進入空氣預熱器，煙氣逆流換熱，加熱冷空氣；降溫的煙氣順流進入節能冷凝一體機，煙氣逆流通過錯排的硅鎂鋁合金翅片管擴展受熱面，回收煙氣潛熱和顯濕，預熱鍋爐給水溫度，熱量極限回收后的煙氣經煙囪排入大氣。
冷凝蒸汽鍋爐產品特點
超越環保排放政策要求，***新升級款，配置豐富，滿足客戶的實際需求。
1. 冷凝蒸汽鍋爐集成化整裝出廠
集成***型空氣預熱器、節能冷凝一體機，采用***率超低氮排放分體燃燒器，配置通用性高端***變頻器。鍋爐整裝出廠，安裝便捷。多款配置要求，滿足不同客戶的個性需求。
2. 冷凝蒸汽鍋爐智能化專家控制系統
采用***高清彩色觸摸屏，高性能可編程PLC控制器全程監控各部件的運行，智能PID模式調節空氣與燃?xì)饬浚詣?dòng)調節運行狀態，精確控制輸出負荷，可免人員值守，操作使用非常方便。
3. 冷凝蒸汽鍋爐超高熱效率：采用二級串聯換熱模式，鍋爐設計四回程換熱流程，煙氣通過高性能的空氣預熱器和節能冷凝一體機，可***回收煙氣的顯熱和潛熱；高性能變頻器與Cavallo卡瓦諾變頻分體式低氮燃燒器的精控配合，負荷全比例式輸出曲線完全適應客戶的實際需求，創造更多的能源節省。確保鍋爐***運行（102%），杜絕低效。
4. 冷凝蒸汽鍋爐超低氮排放
源自意大利Cavallo卡瓦諾變頻分體式低氮燃燒器，采用四級全混合燃燒技術，NOx≤30mg/m3，滿足環保部門的***嚴格要求。
冷凝蒸汽鍋爐技術創新顛覆認知的極限，高達102.3%熱效率，技術總是***一步。
【冷凝蒸汽鍋爐低氮燃燒技術】
冷凝蒸汽鍋爐排放更環保：采用燃燒技術***的燃燒器，匹配波紋大爐膛，密閉燃燒，確保NOx≦30mg/m3；
冷凝蒸汽鍋爐負荷更適應：高性能變頻器與智能化PLC的***組合，能滿足不同時段下變負荷情況的精控模式
【冷凝蒸汽鍋爐***余熱回收技術】
換熱更迅速：采用先進的超導熱管式換熱管，雙向純逆流換熱模式，快速加熱助燃空氣溫度，讓燃燒更徹底，燃燒效率更高。耐腐蝕更***：冷凝器采用ND鋼+鋁鎂合金鰭片管，有效預防煙氣冷凝水的弱酸性腐蝕，保護換熱管，延長使用壽命。
【冷凝蒸汽鍋爐創新耦合換熱技術】
冷凝蒸汽鍋爐技術更超越：設計與燃燒火焰完全匹配的波紋爐膽，選用超薄環翼型耐腐蝕換熱管，優化空預器的純逆流換熱計算模型，采用加大換熱面的冷凝器，精確計算，創新優化，確保鍋爐余熱回收技術始終***一步。
【冷凝蒸汽鍋爐智能節電自控技術】
費用更節省：變頻器與燃燒器風機、給水泵的***組合，采用優化的自控智能化程序，鍋爐的負荷滿足全比例式個性輸出，寬幅變頻讓電機輸出更省電、更節能。低氮技術

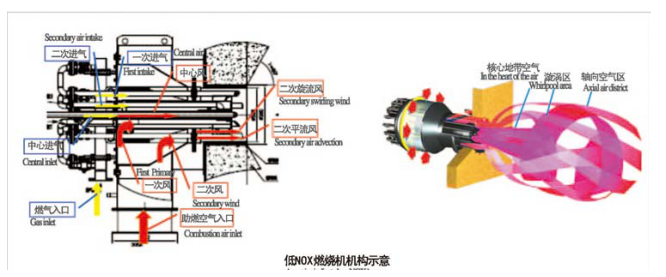

Cavallo卡瓦諾變頻分體式低氮燃燒器為科諾集團與北京航天航空大學、能源與動力工程學院聯合研發，其在超低氮分體式燃燒器上注入“中國芯”，用***先進的數值仿真流體計算軟件CFD進行模擬計算，采用旋流低氧燃燒、燃料分級、爐內煙氣自循環等先進降氮技術，降低燃燒火焰***高溫度和燃燒氧的濃度，可以控制NOx濃度小于30mg/m3，為助力“低氮北京”盡一份力量。
冷凝蒸汽鍋爐五大核心技術
1. 冷凝蒸汽鍋爐火焰分割技術：卡瓦諾燃燒器設計了多支槍側供氣，提高燃?xì)饬魉伲@不僅增大了火焰的散熱面積，同時還降低了火焰溫度，可以使得燃料氣和空氣充分混合，完全燃燒，抑制一氧化碳和氮氧化物的生成。
2. 冷凝蒸汽鍋爐燃料分級技術：燃料分級技術是目前廣泛使用的技術，具有低氮效果顯著穩定，并且易于維修和改造等優點。通常來說，采用燃料分級技術可以將氮氧化物排放減少40%-50%。
3. 冷凝蒸汽鍋爐空氣分級技術：空氣分級燃燒的基本原理是,將燃料的燃燒過程分階段完成。這種空氣分級燃燒技術在燃燒器的設計中采用,可以得到低NOx燃燒器。
4. 冷凝蒸汽鍋爐爐內煙氣循環技術：試驗表明，在燃料分級技術的基礎上采用爐內煙氣循環可以減少55%的氮氧化物排放。按照傳統工藝鍋爐氮氧化物排放在80mg/Nm3來說，經過燃料分級加爐內煙氣循環改造后，氮氧化物排放可以減到30mg/Nm3左右。
5. 冷凝蒸汽鍋爐火焰穩定技術：在實際工程應用中，燃料分級技術***大的問題是當負荷低于設計點時火焰穩定性不好，這直接影響到燃燒器在低負荷運轉下的表現?？ㄍ咧Z低氮燃燒器，通過設計一次燃料燒嘴和優化耐火磚設計的方法，克服了這一難題。
冷凝蒸汽鍋爐盾牌防護
構筑安全防護盾，多一種保護，就是多一份責任，讓客戶安全、放心使用。

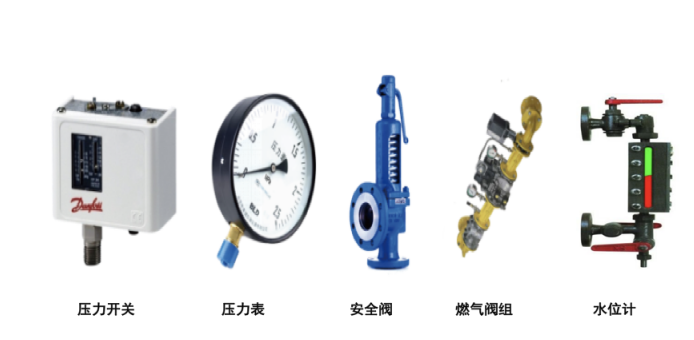

1.水位保護
配置兩只板式液位計，相互比較，反映真實水位；電極點水位平衡筒，可以準確的采集水位信號并發出報警或進行給水泵控制。
配置2臺不銹鋼立式多級泵，用于鍋爐給水，運行和備用滿足要求。
2.壓力保護
配置2個高精度、高靈敏度壓力表，直觀顯示鍋爐的運行壓力。
配置2個丹佛斯壓力控制器，在蒸汽壓力超壓報警，達到預設壓力時切斷燃燒器，立即停爐，保證鍋爐安全。
配置2個大排量全啟式安全閥，在鍋爐壓力超過極限時，根據安全閥設計的整定壓力，排汽泄壓，確保鍋爐正常運行。
3.
冷凝蒸汽鍋爐溫度保護：配置煙溫傳感器，監測鍋爐排煙溫度在設計規定的范圍內，超溫后立即鎖停燃燒器。配置雙金屬溫度計，監控空預熱排煙和冷凝器的煙氣溫度，保證鍋爐正常運行。
冷凝蒸汽鍋爐熄火保護： 配置紫外型光敏電眼，監測爐膛內燃燒情況，預防危險情況發生（爆燃）
5.冷凝蒸汽鍋爐停電自鎖保護
在突發電源中斷情況下，鍋爐運行立即停爐自鎖，若電流恢復通電，隨時啟動，必須復位解除自鎖，才能重新點火啟動
6.冷凝蒸汽鍋爐防爆泄壓保護
在燃?xì)庖馔庑孤?，點火后發生爆炸之時，機械式彈簧防爆門可瞬間開啟，泄放爐膛內的燃?xì)獗級毫ΓＷo(hù)鍋爐殼體的安全。

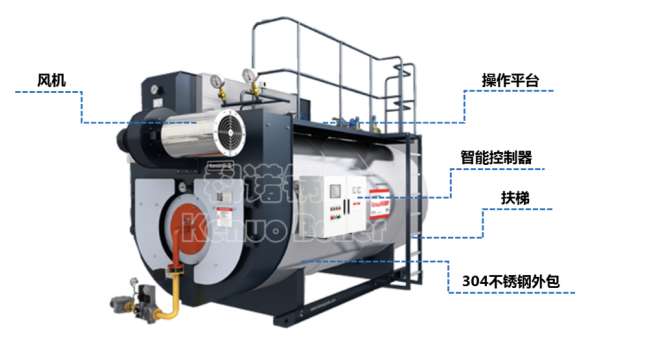

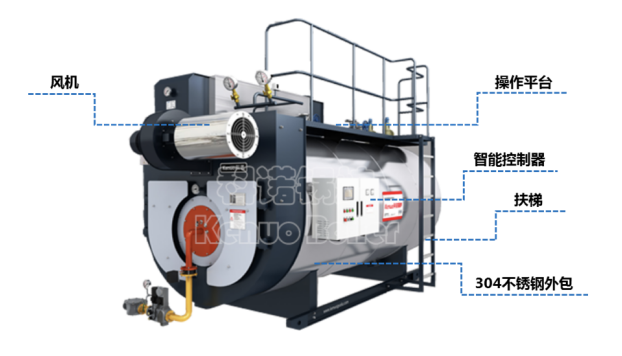

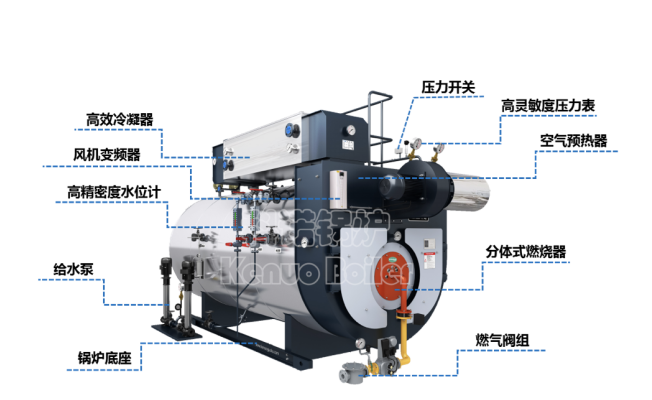

冷凝蒸汽鍋爐核心配置
滿足***高熱效率的標準配置，才能真正發揮鍋爐的***佳性能。

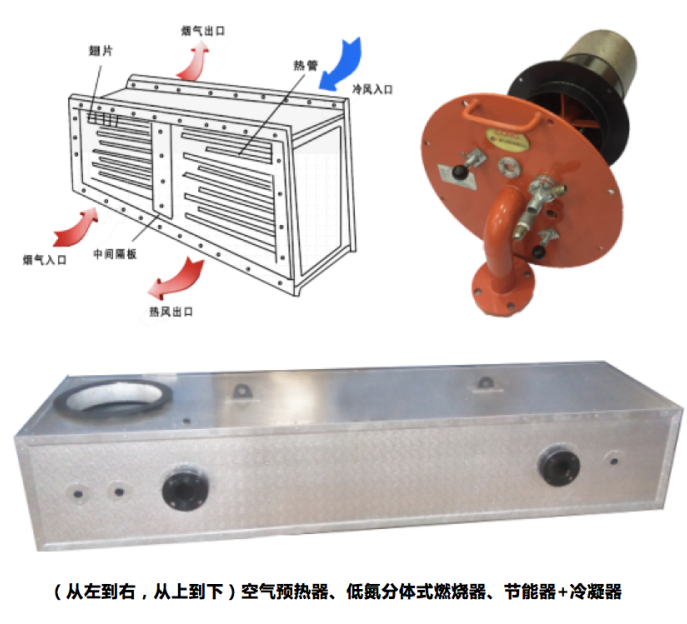

【 冷凝蒸汽鍋爐低氮分體燃燒機】
采用（低氧式、分布式、循環式、分級式）四級燃燒技術，韓國先進燃?xì)獗壤刂萍夹g(shù)，根據燃燒需要，調節燃?xì)獯笮。删_控制空氣、燃料比，穩定節能。達到低氮、***，滿足***嚴厲環保法規鍋爐污染物排放要求。
【冷凝余熱回收低氮燃?xì)?/span>蒸汽鍋爐***空氣預熱器】

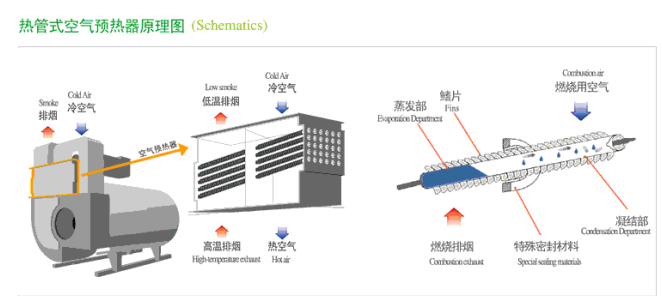

基于超導真空傳熱原理設計的熱管式空氣預熱器，可在低溫情況下快速啟動，迅速換熱。換熱管采用鋁鎂合金螺旋翅片管，換熱強度高。雙向純逆流換熱模式，瞬間提高空氣溫度，加速燃燒，燃燒效率高達100%。
【冷凝蒸汽鍋爐節能冷凝一體機】
基于耐腐蝕、長壽命設計原理，采用ND鋼基管，外裝鋁鎂合金螺旋鰭片，擴展換熱面。極限回收煙氣中的顯熱和水蒸汽凝結后的汽化潛熱，加熱鍋爐補給軟化水，提升給水溫度，降低排煙溫度，節省燃?xì)赓M(fèi)用。
【冷凝蒸汽鍋爐潔凈型爐水取樣器】
盤管采用***304不銹鋼制造，對鍋爐水質無任何污染。冷、熱介質逆向流動，從而達到***大冷卻效率。設計精巧，節省空間，自排水設計，確保樣品無殘留。
【冷凝余熱回收低氮燃?xì)?/span>蒸汽鍋爐高質量不銹鋼多級給水泵】
【冷凝蒸汽鍋爐智能化PLC控制器】
配置進口原裝控制器，多通道信號監測反饋，動畫開機顯示效果。7英寸液晶觸摸顯示屏，醒目直觀，方便操作。
【冷凝蒸汽鍋爐精美304不銹鋼外包】
有非常好的耐蝕性、耐熱性，外表光潔，美觀漂亮。

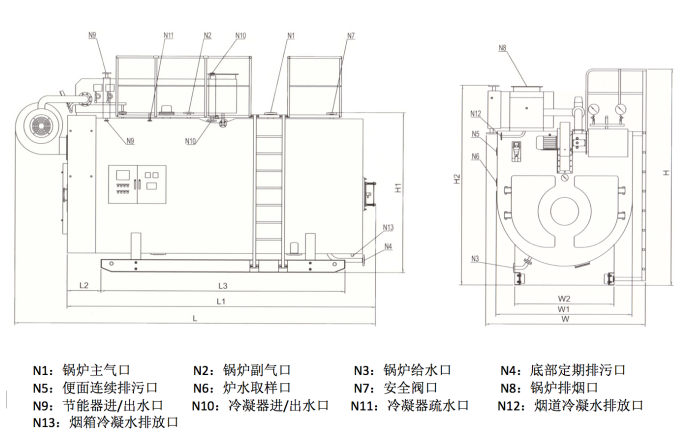

冷凝蒸汽鍋爐外形尺寸圖
