3/燃?xì)鈱?dǎo)熱油爐結構

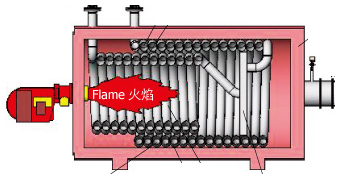

燃?xì)鈱?dǎo)熱油爐結構：通常由鍋爐無縫鋼管盤成數組受熱面，燃料氣被燃燒器噴入爐內燃燒，產生高溫火焰與煙氣在輻射受熱面，對流受熱面之間流動，有機熱載體（導熱油）在爐管內以設計規定的流速流動，燃料產生的熱能通過爐管壁傳給有機熱載體（導熱油），使其升溫，并向爐外輸出。
煙氣流程：煙氣經輻射段內圈盤管內側受熱面形成***回程，再經內圈盤管外側與外圈盤管內側形成煙氣第二回程，再經由對流受熱面的外盤管外側和鋼制殼體內壁形成煙氣第三煙氣流程，***后經后煙箱從爐體尾部后爐門中心出煙口排出。這樣的結構，爐體盤管全部受熱均勻，而且煙氣流動比較順暢、煙氣流動阻力小。
導熱油熱循環流程：熱載體（導熱油）從對流受熱面的外圈盤管前部盤管低溫進入，流經對流受熱面后部盤管后再流進內圈盤管后部進入燃燒室輻射段前端，經膜式壁受熱面，并被加熱到一定的給定溫度，然后進入循環系統供用熱設備使用溫度。
