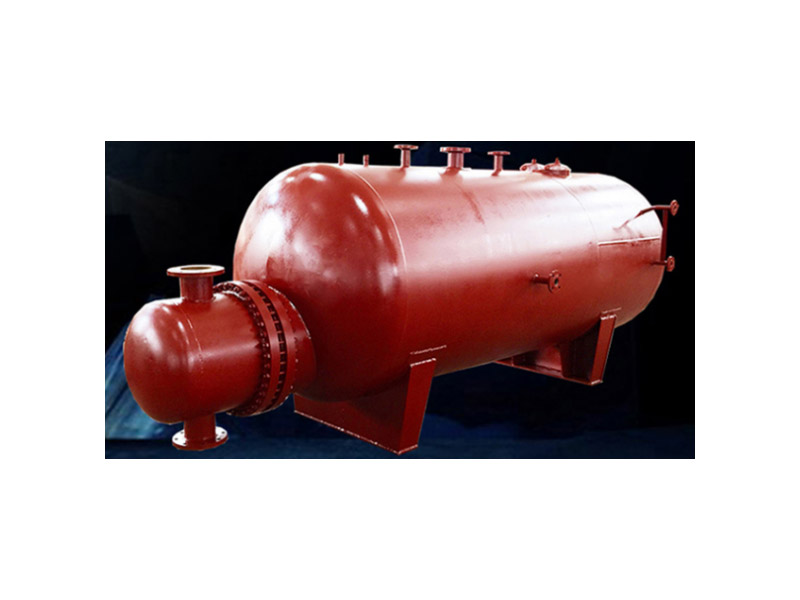

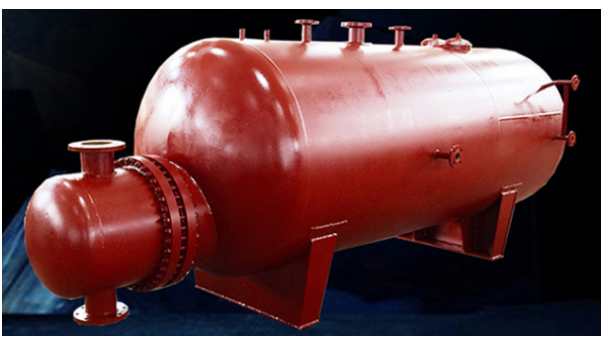

蒸汽發生器是?高溫導熱油與水換熱產生蒸汽的換熱器，通常采用?間壁式列管換熱器?，其核心結構包括殼體、列管束、管板、折流板等部件?，高溫導熱油在管內流動，水在殼程逆向流動，通過管壁實現間接熱交換，水吸收熱量后汽化生成蒸汽，而導熱油則被冷卻?。

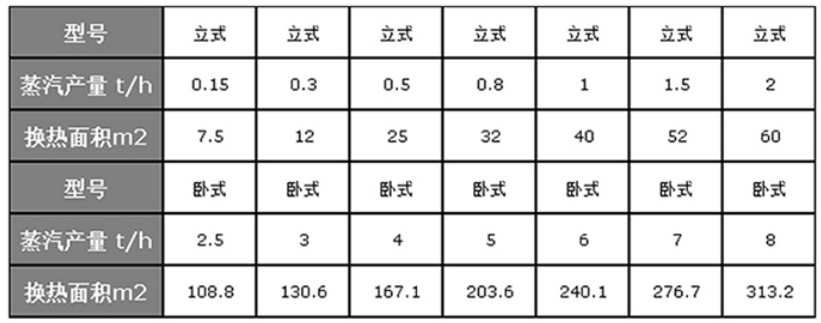

①蒸發器規格：蒸汽產量：0.15-20t/h，工作壓力：0.8Mpa-1.4Mpa，材 質：Q235B/Q345R/S30408，結構形式：臥式，工作溫度：160℃-210℃ 介 質：水、水蒸汽

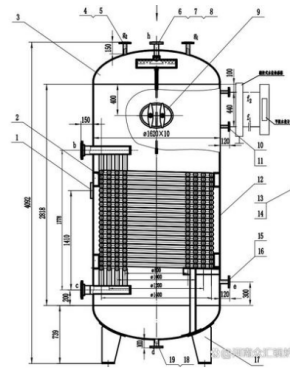

②結構特點：

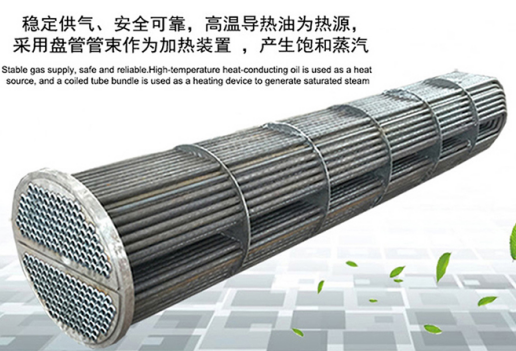

l 列管束?：采用多層螺旋纏繞或直列式排列，增大換熱面積?。
l 折流板?：強制殼程流體呈S形流動，提升湍流強度，強化換熱效率?。
l 管程與殼程?：管程走高溫導熱油，殼程走水，兩者完全隔離，避免交叉污染?
③工作原理
l
?熱傳遞?：高溫導熱油通過管壁將熱量傳遞給殼程的水。
l ?汽化?：水吸收足夠熱量后達到沸點，汽化生成蒸汽? 。
l ?效率優化?：通過折流板設計，使水流形成湍流，提高傳熱系數（可達200-500W/(m2·K)）?
應用場景 該設備廣泛應用于石油化工、電力等行業，用于高溫油品冷卻、水加熱及余熱回收? 。
