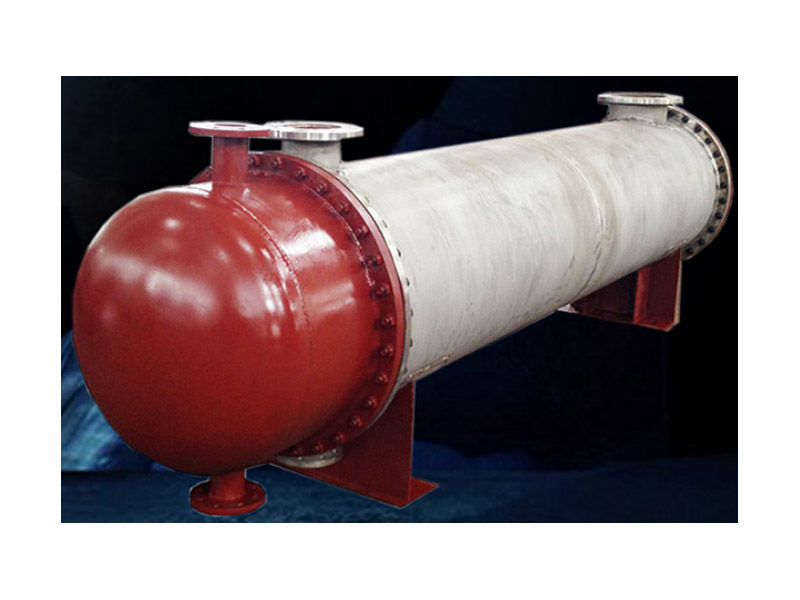

產品名稱：列管式換熱器

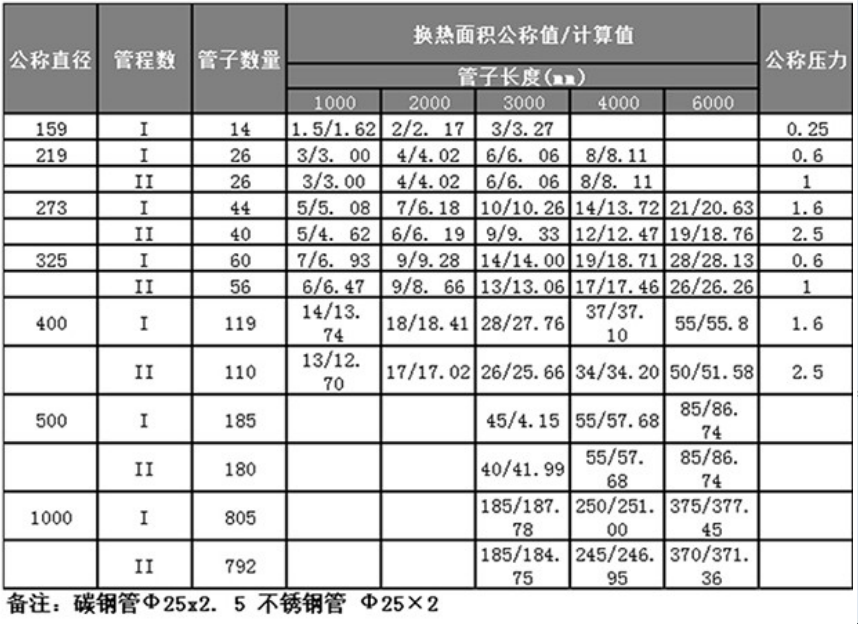

 換熱面積：5M2 -200M2

 工作壓力：4Mpa以內

 材      質：Q345R/S30408

 結構形式：臥式

 換熱方式：換熱冷卻

 介      質：液體或氣體

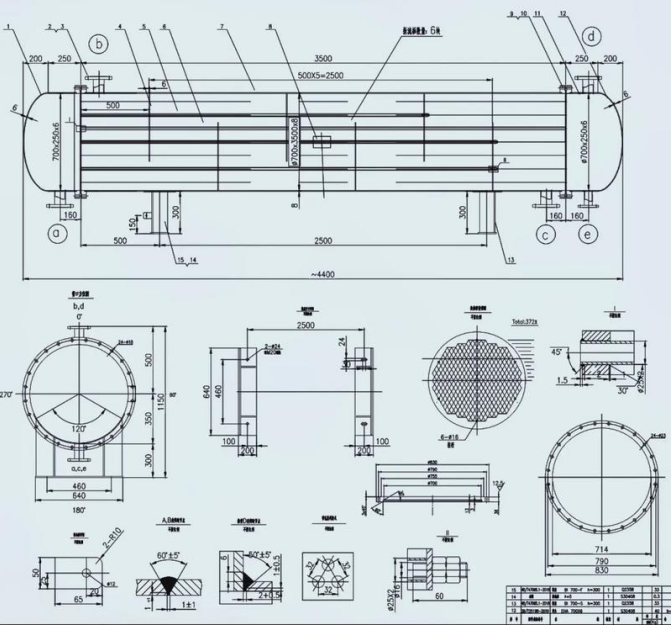

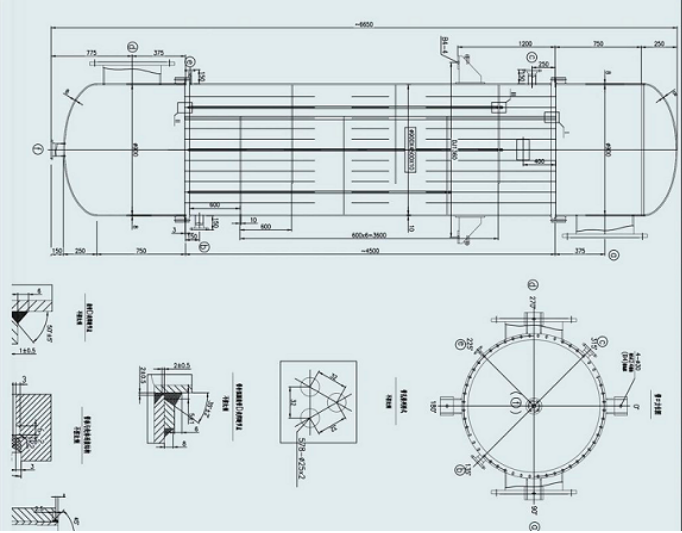

①核心結構

列管式換熱器由以下部件組成：

1.?殼體?：圓筒形結構，容納管束和殼程流體

2.?管束?：多根平行排列的換熱管，構成主要傳熱面

3.?管板?：帶孔圓板，固定管束并分隔管程/殼程

4.?折流擋板?：垂直安裝的圓缺形或圓盤形板，增強殼程流體湍流

5.?封頭?：位于殼體兩端，控制流體分配?

②工作原理

采用間壁式換熱：

6.管程流體：在換熱管內流動

7.殼程流體：在管束與殼體間流動

8.熱量通過管壁從高溫側傳遞到低溫側

9.折流擋板迫使流體多次橫掠管束，強化傳熱

④主要功能

1. 實現兩種流體間的熱量交換

2. 通過折流擋板提高傳熱效率

3. 管板結構確保管程/殼程流體不混合?

⑤.列管式換熱器廣泛應用于化工、石油、電力、食品加工等領域，主要用于熱交換、廢熱回收、流體加熱等場景。

主要應用領域

l 化工行業：用于反應器冷卻、蒸餾塔再沸器、廢熱回收等。例如在合成氨生產中調節溫度，提升能源效率 。 ?

l 石油煉化：用于原油加熱、油品冷卻、氣體冷凝。如催化裂化裝置中回收高溫反應油氣的熱量 。 ?

l 電力行業：鍋爐給水預熱、凝汽器冷卻。某火電廠通過換熱器將給水溫度從105℃提升至250℃，降低煤耗 。 ?

l 食品加工：牛奶巴氏殺菌、果汁濃縮。某乳企通過換熱器實現殺菌溫度波動±0.3℃，降低能耗 。
